Existuje mnoho typů ponorných elektrických čerpadel a nejběžněji používaná při zavlažování studní jsou ponorná elektrická čerpadla plněná olejem a vodou. Vezmeme-li jako příklad ponorné čerpadlo řady QJ, tento článek stručně představí strukturu ponorných čerpadel pro hluboké vrty.
Konstrukce ponorného čerpadla do hlubokých studní sestává hlavně z vodního čerpadla, elektromotoru, přívodu a těsnicího zařízení, jak je znázorněno na obrázku.
Vodní čerpadlo je umístěno na horním konci ponorného elektrického čerpadla, které se skládá hlavně z oběžného kola, vodícího pouzdra, hřídele čerpadla, pryžových ložisek a dalších součástí. Hřídel čerpadla a hřídel motoru jsou spojeny válcovou spojkou. Oběžné kolo je odstředivé uzavřené oběžné kolo a aby se zabránilo reverzaci vodního čerpadla při odstávce, je na horním konci instalován zpětný ventil.
Motorová část je umístěna na spodním konci ponorného elektrického čerpadla a skládá se hlavně z komponentů, jako je rotor, stator, vodicí ložisko, axiální ložisko a fólie pro regulaci tlaku. Plastové nebo statorové vinutí je vyrobeno z polyetylenu izolovaného nylonového opláštěného voděodolného elektromagnetického drátu. Vnitřek motoru je naplněn čistou vodou pro chlazení ložisek motoru. Na spodní straně motoru je instalována pryžová fólie pro regulaci tlaku, která upravuje změny tlaku vody uvnitř těla způsobené zvýšením teploty motoru.
Vstupní a těsnící zařízení je umístěno uprostřed ponorného elektrického čerpadla. Těsnící zařízení je umístěno na horním konci motoru a skládá se z pískového vrhacího kroužku a skeletového olejového těsnění dopředného a zpětného zařízení. Jeho funkcí je zabránit vniknutí usazenin do vnitřku motoru.
Význam modelu 200-QJ80-55/5 ponorného čerpadla pro hluboké vrty: 200- Minimální průměr vrtu vhodný pro toto čerpadlo je 200 mm; QJ ponorné čerpadlo do hlubokých studní; 80- Jmenovitý průtok 80 m3/h; 55- Jmenovitá celková výška je 55 metrů; 5 stupňů vodní pumpy.

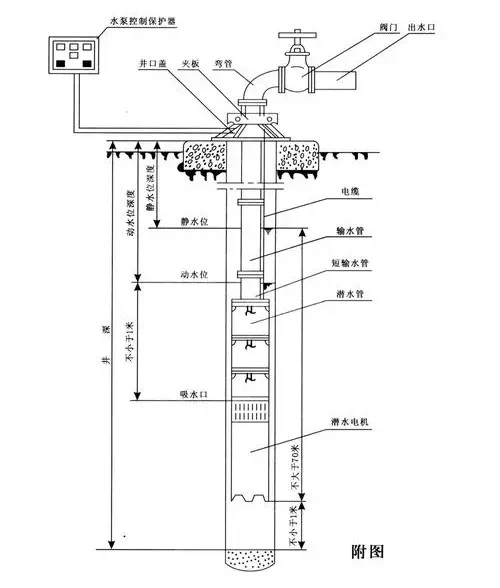

Konstrukční schéma ponorného čerpadla pro hluboké studny je následující:
