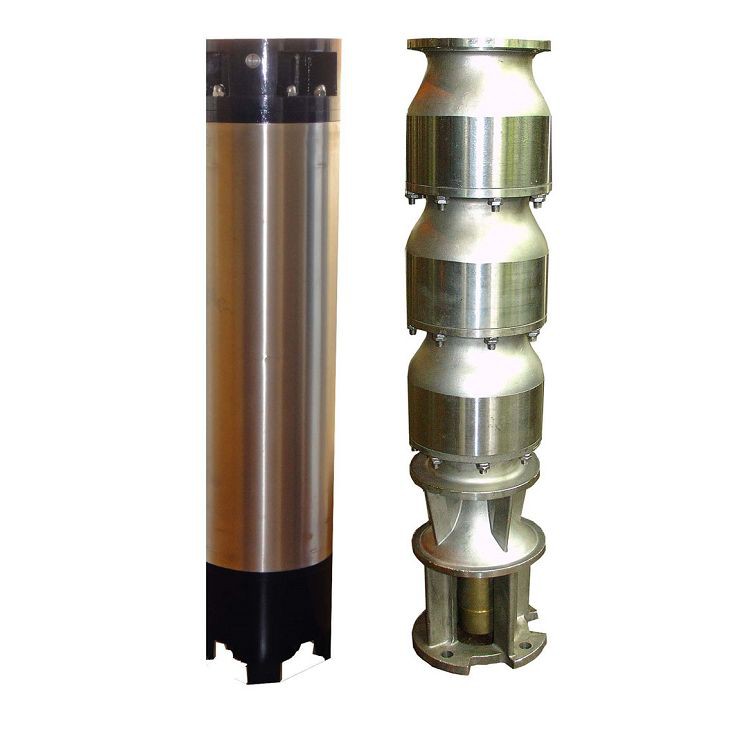

Ponorné motorové čerpadlo z nerezové oceli

Ponorná motorová čerpadla řady QJ(R) jsou příkladem energeticky úsporného produktu, který odpovídá NEMA nebo národním normám. Je to primární zařízení pro získávání vody z hlubokých vrtů.

Sada ponorných čerpadel řady QJ(R) obsahuje ponorný motor typu YQS a ponorné čerpadlo QJ(R), které jsou vzájemně spojeny pro práci v hluboké díře. Čerpací agregát ovládá ovládací panel, který má funkce ochrany proti přetížení, zkratu, výpadku fáze a další ochranné prvky. V blízkosti studny je instalován ovládací panel.

Mísa a oběžné kolo jsou připevněny k hřídeli pomocí kleštin nebo per a segmenty jsou spojeny a drženy na místě šrouby nebo plochými spojovacími prvky. Na horní straně čerpadla je instalován zpětný ventil (pro spodní čerpadlo není zpětný ventil);

Rotor je držen v linii vodícím ložiskem mazaným vodou, sestupnou sílu nese ložisko mazané vodou, je instalována ochrana proti písku a součástí konstrukce ponorného motoru typu YQS je membrána pro nastavení tlaku. Další informace o schématech napájení a zapojení a schématu elektrického principu naleznete v návodu k obsluze ústředny.

Mezi vynikající vlastnosti tohoto ponorného motorového čerpadla patří jednoduchá konstrukce, malá velikost, nízká hmotnost, pohodlná instalace a údržba, spolehlivý a bezpečný provoz, vysoká účinnost atd.

Tím, že přivádí vodu zespodu na povrch, je často využívána při zavlažování farem, v systémech zásobování vodou a odvodňování továren a dolů a při zásobování lidí a zvířat pitnou vodou na náhorních plošinách nebo v kopcovitých oblastech. Má vysokou dopravní výšku, na kterou nedosáhne čerpadlo do hlubinných vrtů s dlouhou hřídelí a může nahradit čerpadlo do hlubinných vrtů s dlouhou hřídelí. Změnou materiálu lze toto čerpadlo využít i pro jarní a mořskou vodu. Nastavená nejnižší frekvence by neměla být nižší než 25 Hz, pokud je čerpací agregát řízen přenosem frekvence. Pokud je čerpací agregát provozován ve volné vodě, měl by být dokončen vodicí kryt motoru, aby se zlepšilo chlazení motoru.

Provozní podmínky:

1. Třífázový, 50Hz, 380V-415V, 5%, zdroj střídavého proudu. Před objednáním prosím specifikujte případné další zdroje napájení.

2. K plnění motoru by měla být použita destilovaná voda (nebo čistá voda).

3. Čerpací agregát musí být ponořen pod dynamickou hladinu vody, přičemž motor od dna studny odděluje minimálně 3 metry. Hloubka ponoření čerpacího agregátu však nemůže být hlouběji než 70 metrů.

4. Voda by se neměla ohřívat nad 30 stupňů.

5. Hmotnostní poměr pevných látek by neměl být vyšší než 0,01 procenta.

6. Hladina PH vody by se měla pohybovat od 6,5 do 8,5.

7. Ve vodě by nemělo být více než 1,5 mg/l H2S.

8. Obsah chlóru ve vodě by neměl překročit 400 mg/l.

Poznámky: 1. Společnost může poskytnout studniční ponorná čerpadla přesahující výše uvedený průtok a dopravní výšku.

2. Pokud se ponorné čerpadlo používá ve velkém průměru (bazén), je třeba přidat deflektor. Dbejte na to při výběru typu.

3. Firma nabízí ponorná čerpadla z různých nerezových ocelí, tvárné litiny a dalších materiálů. 4. Pro přizpůsobení výkonu motoru a vodního čerpadla se v průmyslu používají následující základní pokyny: (1) Odpovídající motor je motor řady yqs200 se stejným výkonem, když je odpovídající výkon motoru čerpadla 250QJ (R) s25kw. (2) Podpůrný motor pro čerpadlo 300qj (R) je motor řady yqs250 se stejným výkonem, když je výkon podpůrného motoru menší než 100 kW.

Pokud má zákazník speciální požadavky, lze jej spárovat podle modelu motoru se stejným základním číslem. Společnost má právo tento návod změnit. Pokud dojde k jakékoli změně, nebude sdělována samostatně.
